Рулевой механизм в сборе с рулевыми тягами крепится в моторном отсеке к щитку передка кузова на двух его кронштейнах при помощи скоб 8 (рис. Рулевой механизм в сборе с приводом). Крепление осуществляется через резиновые подушки (опоры) 9 гайками на приварных болтах.

В картере 17 рулевого механизма на роликовом 20 и шариковом 22 подшипниках установлена приводная шестерня 21, которая находится в зацеплении с рейкой 16. Внутренняя обойма шарикового подшипника фиксируется на валу шестерни стопорным кольцом 23, а наружная обойма поджимается гайкой 26 к торцу гнезда подшипника в картере рулевого механизма. В выточке гайки располагается уплотнительное кольцо 25. Между гайкой и стопорным кольцом 23 установлена защитная шайба 24.

Гайка стопорится в картере шайбой и закрывается пыльником 28, насаженным на вал приводной шестерни. На пыльнике и на картере рулевого механизма выполнены метки А и В для обеспечения установки рейки рулевого механизма в среднее положение.

Рейка 16 поджимается к зубьям приводной шестерни пружиной 32 через металлокерамический упор 31, который уплотняется в картере резиновым кольцом 30. Пружина поджимается гайкой 33 со стопорным кольцом 34, создающим сопротивление отворачиванию гайки.

На картер рулевого механизма с левой стороны надевается защитный колпак 29, с правой — напрессовывается труба, имеющая продольный паз. Через паз трубы и отверстия в защитном чехле 10 проходят распорные втулки резинометаллических шарниров 13 внутрен них наконечников 5 и 7 рулевых тяг. Тяги рулевого привода крепятся к рейке болтами 6, которые проходят через соединительную пластину 12 и распорные втулки резинометаллических шарниров 13. Фиксируются болты стопорной пластиной 11.

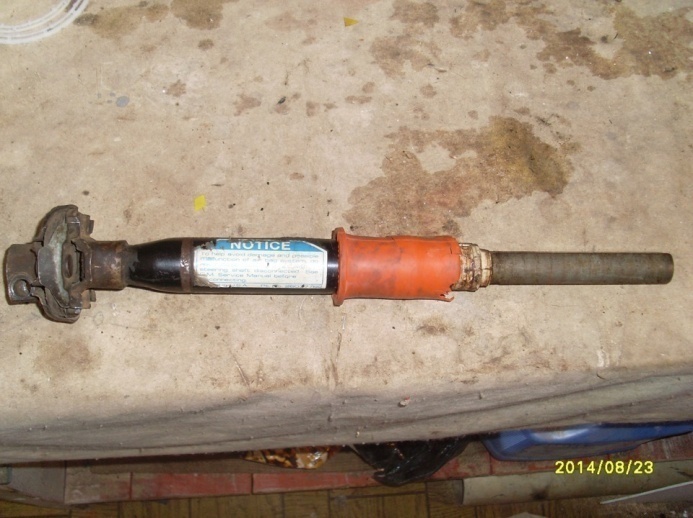

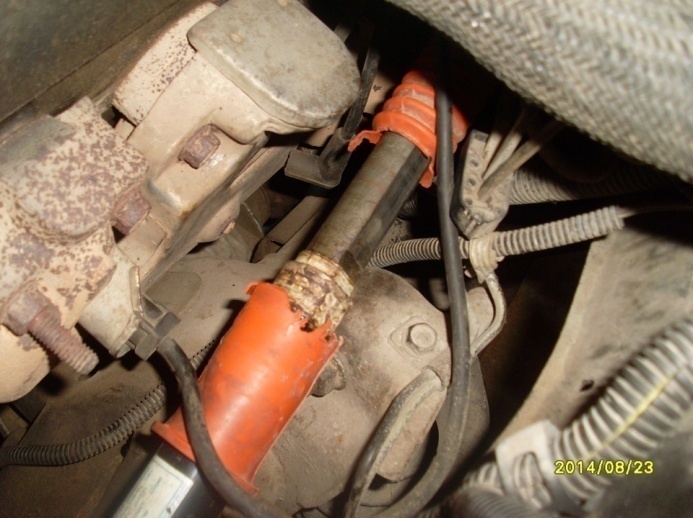

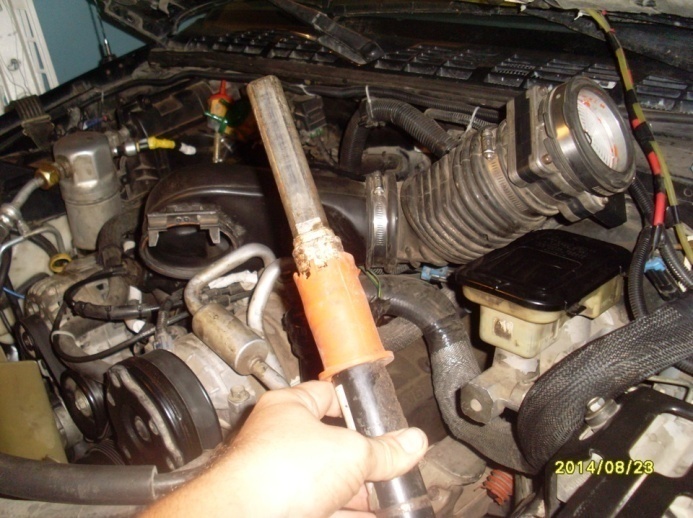

Вал рулевого управления состоит из верхнего 15 (рис. Рулевая колонка) и промежуточного 1 валов, соединенных между собой карданным шарниром 4. Промежуточный вал соединяется с приводной шестерней фланцем 9 (рис. Детали рулевого управления) через эластичную муфту. Верхний вал расположен в трубе 10 кронштейна 3 (см. рис. Рулевая колонка) на двух шариковых подшипниках 13, имеющих эластичные втулки на внутреннем посадочном диаметре.

Кронштейн 3 крепления вала рулевого управления крепится в четырех точках к приварному кронштейну 12 кузова, причем передняя часть кронштейна крепится через две фиксирующие пластины 11 болтами с отрывными головками.

Задняя часть кронштейна 3 вала рулевого управления крепится на приварных болтах гайками с пружинными шайбами или без них самоконтрящимися гайками.

Кронштейн 3 крепления вала рулевого управления и его труба 10 соединяются между собой шарнирно двумя пластинами 9 при помощи четырех болтов с пластмассовыми 6 и металлическими 5 втулками. При таком соединении труба вместе с верхним валом рулевого управления имеет как угловое, так и осевое перемещение относительно кронштейна 3. Угловое перемещение проводится на величину прорези Р в направляющей пластине угловой регулировки, которая приваривается к трубе, а осевое — на величину прорези С в направляющей осевой регулировки кронштейна 3. Таким образом, можно менять угол наклона рулевой колонки и перемещать ее вдоль оси в пределах длины пазов С и Р.

Для фиксации трубы 10 относительно кронштейна 3 имеется рычаг 20 регулировки положения рулевой колонки. В его ступице нарезаны шлицы, при помощи которых он соединяется с регулировочной втулкой 23 и фиксируется на ее шлицах стопорным кольцом 21. Втулка 23 навертывается на стяжной болт 24, который проходит через прорези направляющих пластин трубы 10 и кронштейна 3. На болту установлена распорная втулка 25. Под головкой болта 24 выполнен прямоугольный выступ или устанавливается приварная деталь с выступами, вследствие чего болт фиксируется от проворачивания. При повороте рычага 20 вниз снижается усилие крепления направляющих пластин, что позволяет вручную изменить угол наклона рулевой колонки. После установки рулевой колонки в требуемое положение в осевом направлении стяжной болт на валу шестерни затягивается, а регулировочный рычаг 20 поднимается вверх и колонка фиксируется в установленном положении.

Пружины 22 кронштейна 3 крепления вала рулевого управления подтягивают трубу кронштейна в верхнее положение, не позволяя свободного перемещения трубы кронштейна вниз при нижнем положении рычага 20.

Рулевой привод состоит из двух составных рулевых тяг и поворотных рычагов 3 (см. рис. Рулевой механизм в сборе с приводом) телескопических стоек передней подвески. Длина каждой рулевой тяги регулируется тягой 4, которая ввертывается в наконечники тяги 5 и 1. Между торцами наконечников тяги и шестигранника рулевой тяги 4 должно быть расстояние: с внутренней стороны в пределах 10,8-14,2 мм, с наружной стороны — 10,6-16,3 мм. Это необходимо для надежного соединения тяги с наконечниками по длине резьбовых участков. В месте соединения наконечников рулевых тяг с резьбовыми участками регулировочной тяги наконечники стягиваются болтами.

В головке наружного наконечника тяги расположены детали шарового шарнира: вкладыш 37, палец 38 и пружина 36 вкладыша. Поворотный рычаг 3 приваривается к телескопической стойке передней подвески.

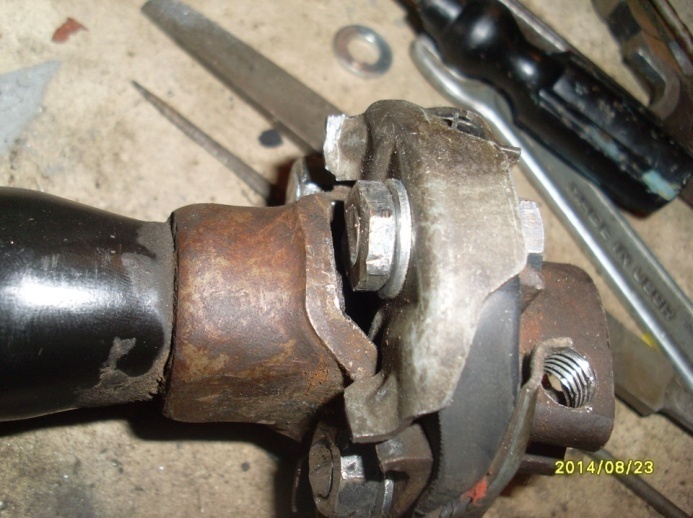

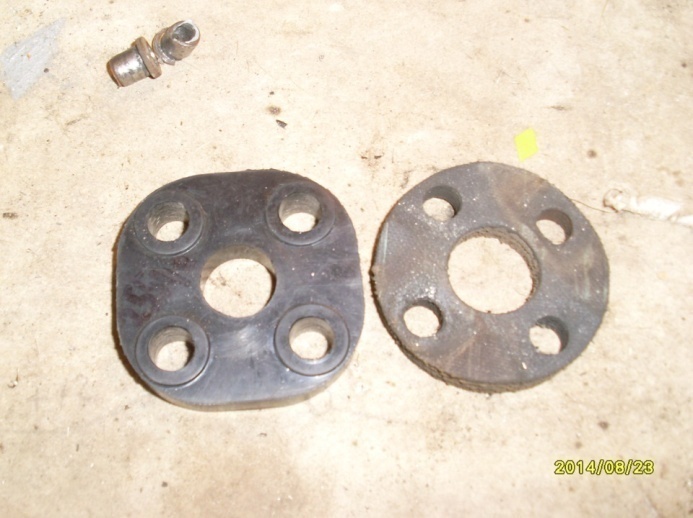

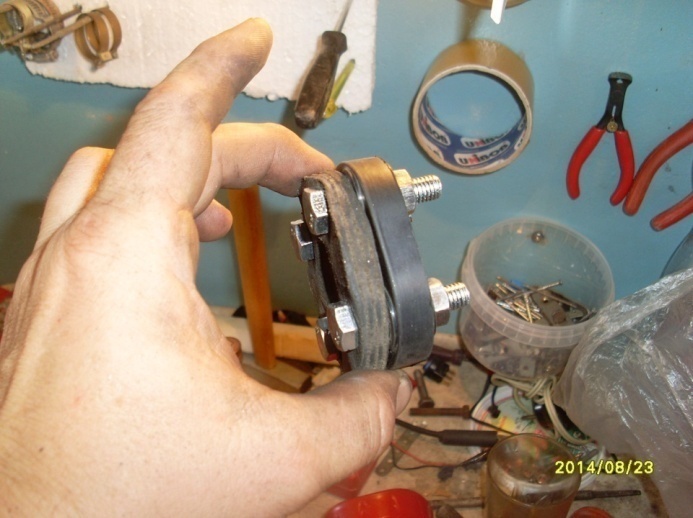

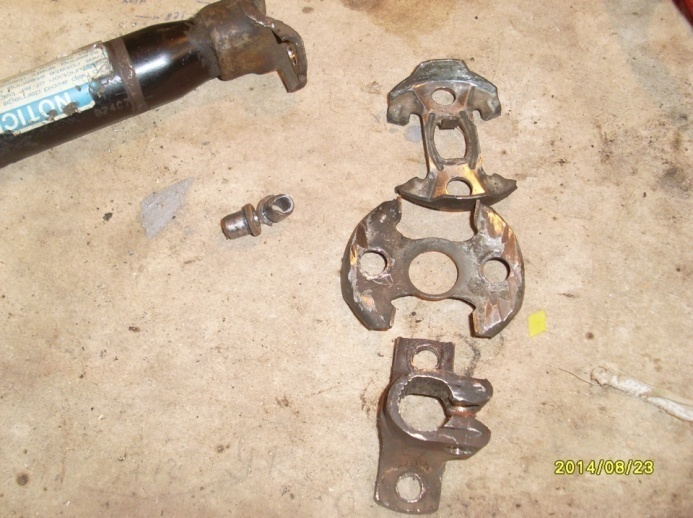

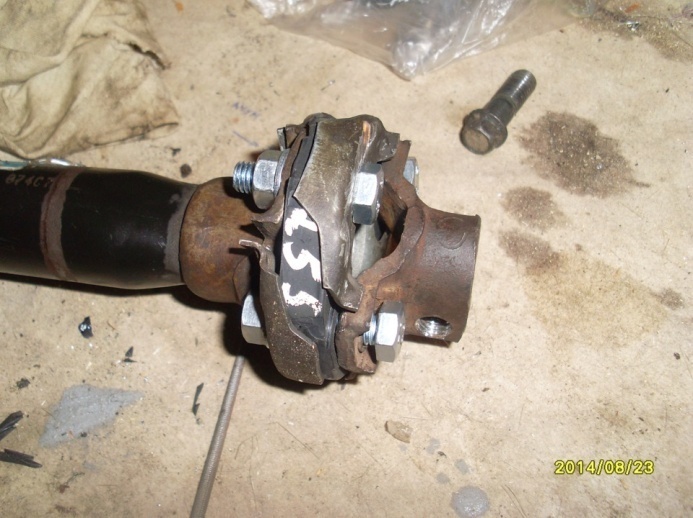

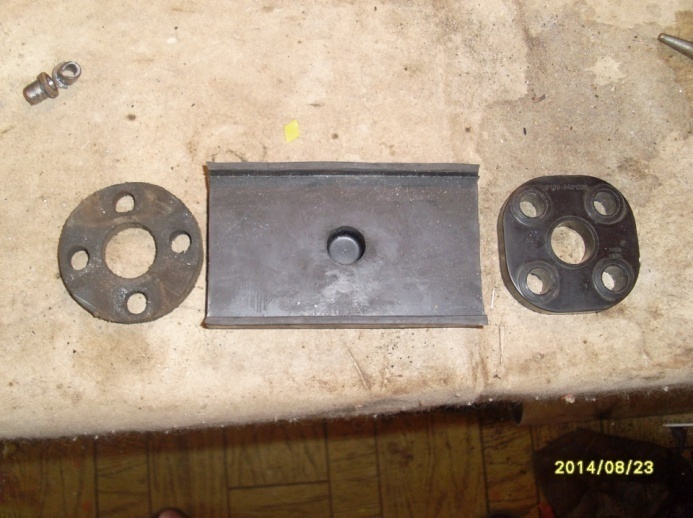

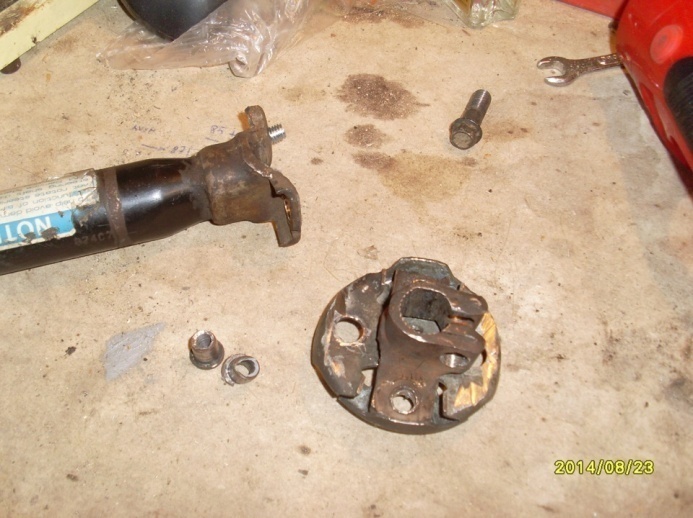

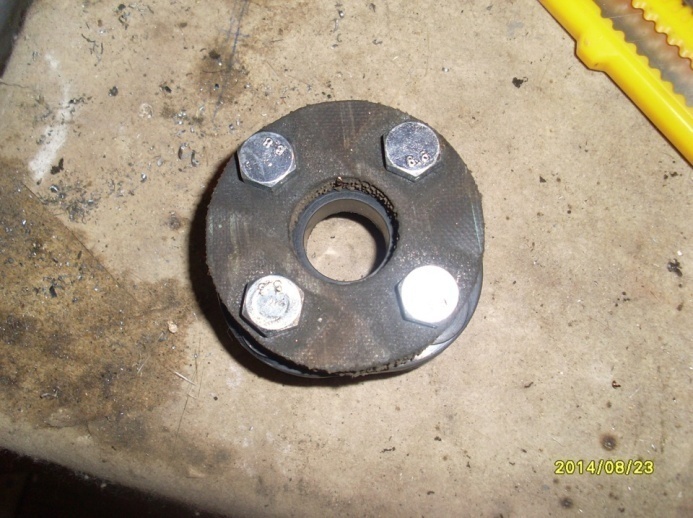

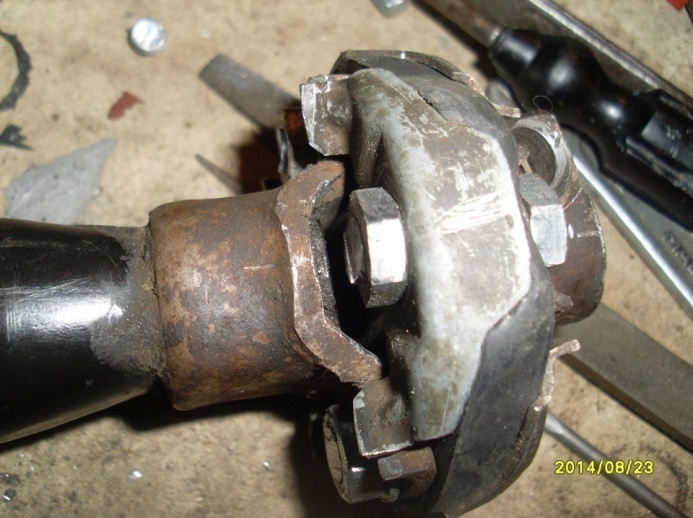

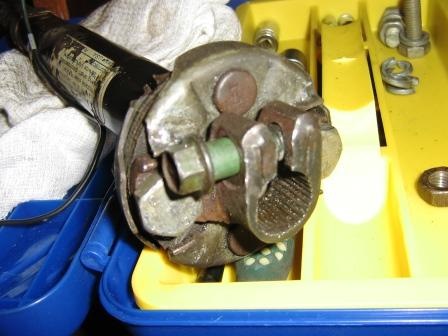

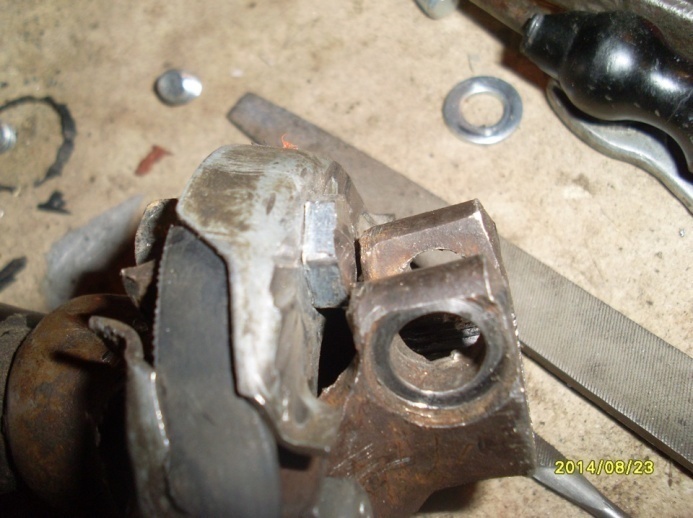

Муфта вала рулевого управления

• Артикул: 805820
• Производитель: Sidem

• Артикул: 110165710
• Производитель: DELLO

• Артикул: 32 30 1 094 703
• Производитель:

• Артикул: 32 31 1 092 949
• Производитель:

• Артикул: 4001460
• Производитель: Sasic

• Артикул: 400 238 755
• Производитель: Hans Pries

• Артикул: 45230-30160
• Производитель: Toyota

• Артикул: 45230-48041
• Производитель: Toyota

• Артикул: 45230-50020
• Производитель: Toyota

• Артикул: 45230-60010
• Производитель: Toyota

• Артикул: 4785039200
• Производитель: Hyundai

• Артикул: 48071-EA300
• Производитель: Nissan

• Артикул: 48071-EA30A
• Производитель: Nissan

• Артикул: 48071-VB200
• Производитель: Nissan

• Артикул: 48071-VS41A
• Производитель: Nissan

• Артикул: 54321-3533065
• Производитель: MAZ

• Артикул: 563251W000FFF
• Производитель: Hyundai

• Артикул: 56400-4A000
• Производитель: Hyundai

• Артикул: A0004600157
• Производитель: Mercedes

• Артикул: A1634600110
• Производитель: Mercedes

• Артикул: A 166 460 05 10
• Производитель: Mercedes

• Артикул: A2534620000
• Производитель: Mercedes

• Артикул: BW9015KIT
• Производитель: Emmetec

• Артикул: DM1543088S
• Производитель: OEMparts

• Артикул: NRC4700
• Производитель: BRITPART

• Артикул: SMP-NS-002F
• Производитель: NTY

• Артикул: TO-29-BU-F
• Производитель: PERFECT

• Артикул: TO-29-RN
• Производитель: PERFECT

• Артикул: TO-29-RNA
• Производитель: PERFECT

• Артикул: TSC1087
• Производитель: Tezuka

• Артикул: TSC1091
• Производитель: Tezuka

Подбор с гарантией

Найдем запчасти для вас по VIN-номеру:
бесплатно и круглосуточно. Вернем деньги,
если деталь не подойдет.

Оплата при получении

Для заказов дешевле 35 000 рублей не
требуется предоплата, можно оплатить при
получении наличными или банковской
картой.

Доставка по всей России

Наши склады открыты во всех регионах
страны, по вашему выбору доставим заказ
курьером, через транспортную компанию
или Почтой России.

Рулевое управление

У переднеприводных автомобилей на передние колеса приходится большая нагрузка, поэтому требуется большое усилие для их поворота, для этого на автомобилях устанавливаются рулевые механизмы с большим передаточным отношением и лучшим коэффициентом полезного действия.

Этими качествам обладает травмобезопасное рулевое управление с реечным рулевым механизмом. Такой тип рулевого управления компактен и прост в конструкции, более экономичен в изготовлении и хорошо сочетается с переднеприводной компоновкой автомобиля и поперечным расположением силового агрегата. С целью повышения пассивной безопасности рулевое колесо имеет демпфер 22.

Рулевое управление состоит из рулевого механизма и рулевого привода.

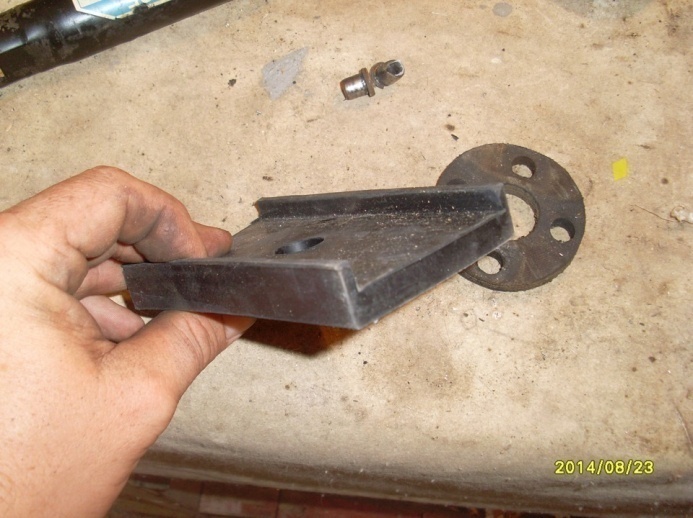

Рулевой механизм реечного типа в сборе с тягами рулевого привода крепится в моторном отсеке двумя скобами 9 к панели передке кузова, что позволяет более рационально использовать пространство внутри кузова. Для гашения вибраций между картером рулевого механизма и панелью, а также на обеих опорах картера установлены резиновые подушки 10.

Картер рулевого механизма отлит из алюминиевого сплава вместе с левой опорой. В полости картера на двух подшипниках установлена приводная шестерня 30. Шариковый подшипник 31 на валу шестерни фиксируется стопорным кольцом 32. Наружное кольцо шарикового па поджимается к торцу гнезда картера гайкой 35 с защитной шайбой 33, который насаживается на вал приводной шестерни и фиксируется на нем проволочным кольцом. Для герметизации зазора между валом шестерни и гайкой в ее проточке установлено уплотнительное резиновое кольцо 34.

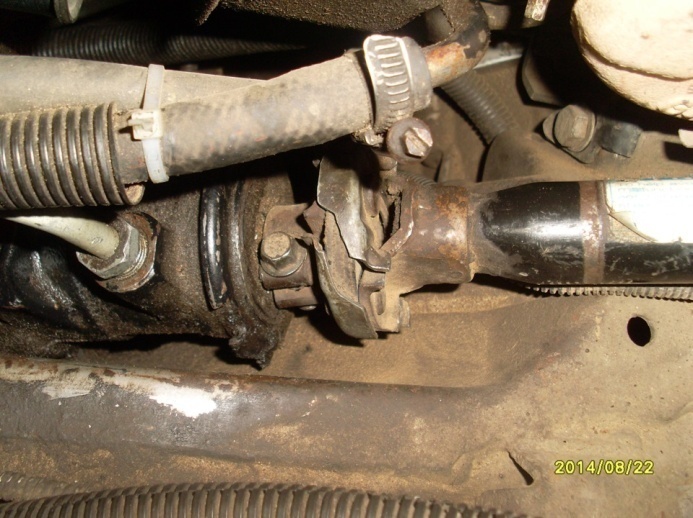

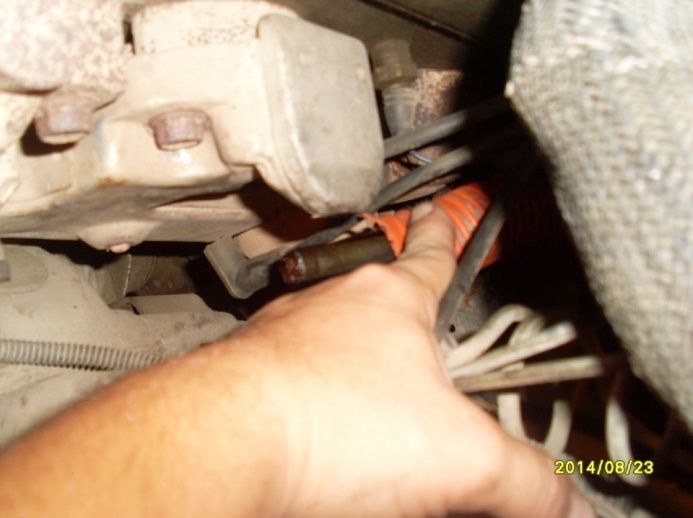

На картере рулевого механизма и на пыльнике выполнены метки А и В для правильной сборки рулевого механизма. На валу приводной шестерни нарезаны шлицы для крепления эластичной муфты 20, через которую приводная шестерня соединяется с валом рулевого управления. Эластичная муфта дефпфирует удары, колебания, глушит шумы, допускает относительное перемещение между рулевым механизмом и рулевым валом 25. Чтобы эластичная муфта не перемещалась вдоль вала приводной шестерни, на валу выполнена лыска, в которую заходит стяжной болт 19 фланца эластичной муфты. Чтобы углы поворота передних колес не нарушались при установке рулевого управления на автомобиль, лыску на приводной шестерне устанавливают вправо по ходу движения автомобиля, а спицы рулевого колеса — горизонтально и в этом положении соединяют вал рулевого управления с приводной шестерней. Роликовый цилиндрический подшипник 29 запрессован в гнездо картера рулевого механизма. На него опирается нижний конец приводной шестерни.

Приводная шестерня 30 находится в зацеплении с рейкой 17, которая поджимается к шестерне упором 39 из спеченного материала на металлической основе усилием пружины 40. Упор рейки уплотняется в картере резиновым кольцом 37. Пружина поджимается к упору гайкой 41 со стопорным кольцом 38. Это кольцо создает сопротивление отворачиванию гайки. При сборке рулевого механизма гайку устанавливают так, чтобы между ней и упором был обеспечен зазор до 0,12 мм. Этот зазор необходим для компенсации теплового расширения деталей, чтобы не происходило заклинивания рулевого механизма. Учитывая, что крепление гайки влияет на безопасность движения автомобиля, она дополнительно раскернивается в двух противолежащих местах. Положение гайки после регулировки рулевого механизма маркируется краской.

За счет подпружиненного упора 39 обеспечивается беззазорное зацепление шестерни с рейкой по всей длине последней. Рейка одним концом опирается на упор 39, а другим — на разрезную пластмассовую втулку 16. Втулка имеет три выступа, которые заходят в гнезда картера рулевого механизма при ее установке, что обеспечивает фиксацию втулки от осевого смещения и от проворачивания. На наружной поверхности втулки выполнены канавки для резиновых уплотнительных колец 15.

На картер рулевого механизма с левой стороны надевается защитный колпачок 28, с правой — напрессовывается труба, имеющая продольный паз. Через паз трубы и отверстия защитного чехла 11 проходят болты 7, крепящие тяги 6 и 8 рулевого привода к рейке. Между собой болты соединяются пластиной 12. Оба болта проходят через резинометаллические шарниры 14, запрессованные в головки наконечников тяг. Фиксируются болты стопорной пластиной 13, края которой отгибаются на грани головок болтов.
