Чистка датчика положения коленчатого вала (ДПКВ)

Всем приветы!
Авто стал часто глохнуть в пробках, надоела эта тема, плюс дергания и провалы, а так же общая вялость авто задолбало. Терпел такое 2 года, все это по чуть-чуть ухудшалось. И частенько при первом пуске во время прокрутки стартера пищалка магнитолы(которая озвучивает поворотники, забытый ключ, ремни безопасности) пикала несколько раз пока авто не заведется.

Когда заменил сцепу на сцепу с маховиком от нексии, подумал что все, проблемы уйдут. Стало лучше, но все же был дискомфорт.

Ошибок никаких, по обд показатели в норме. Решил сгонять к диагносту. На диагностике оп-ком ничего не показал, кроме микропропусков сигнала ДПКВ. Их было недостаточно для того, чтобы загорелся джеки чан, но все же они были. За диагностику ничего не взяли, так как проблем не нашли.
Почитав в инете темы про чистку ДПКВ и по совету товарищей решил полезть и почистить его, благо ничего в этом сложного нет.

ДПКВ на f16d3 находится прям под масляным фильтром, фото нет к сожалению. Вся сложность в том, что его почти не видно, но на ощупь можно легко сделать. Датчик крепится на один винт под шестигранник.
Откручиваем винт и аккуратно, немного расшатывая извлекаем датчик.

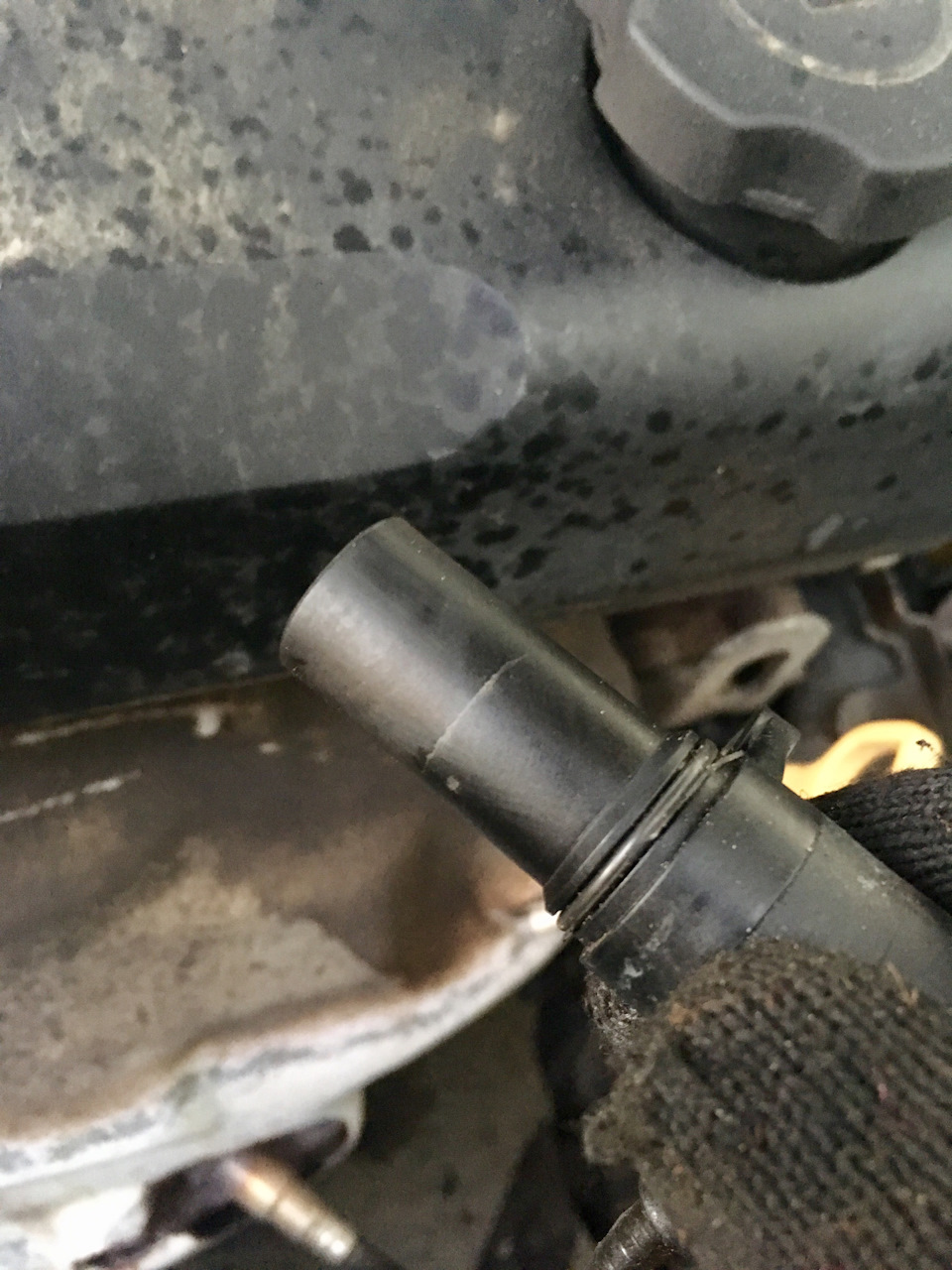

Вот такой он грязный с металлической стружкой

Чистил ВД-40 и тряпкой.

После чистки ставим обратно и закручиваем болт.

Далее для более полной картины проверяем сопротивление между 1 и 2 контактами (они пронумерованы на колодке). Сопротивление должно быть в пределах 500-600 Ом.

ИТОГИ
На следующий день я поехал на работу, затем вечером с работы. В итоге эффект есть и очень ощутимый!) Как на новом авто))

1)Авто больше не пищит при прокрутке стартера
2)Заводится ровнее
3)Холостые стали ровнее
4)Рывков стало значительно меньше, да и сама езда стала более плавной.

Вобщем, рекомендую!
Дальше полезу в катализатор))

Профилактика датчика положения коленчатого вала

О неисправности большинства датчиков системы управления двигателем можно понять лишь по горящему значку CHECK и неровной работе мотора. Это позволяет добраться до места стоянки или СТО. При выходе из строя ДПКВ двигатель сразу отказывается заводиться, так как у ЭБУ отсутствуют сведения, необходимые для управления подачей топлива и зажиганием. Снизить риск подобных неприятных ситуаций вполне возможно.

Основные причины неисправности датчика положения коленвала

Сам по себе датчик положения коленчатого вала достаточно надежен, так как представляет собой обычную катушку индуктивности с обмоткой и сердечником. Механические повреждения такой конструкции в процессе работы практически исключены, но они все же случаются. Работа датчика может быть нарушена из-за загрязнения металлическими опилками и межвиткового замыкания в катушке. Неисправность ДПКВ может быть вызвана также внешними причинами – механическим повреждением корпуса, окислением контактов и т.п.

Иногда причиной ошибки является не непосредственная неисправность датчика, а факторы, напрямую влияющие на его работу. При намагниченности и повреждении зубьев задающего диска, его «биения» (отклонения от оси вращения), налипании большого количества грязи на корпус датчика или неправильном зазоре между ним и диском сигнал может измениться. В случае повреждения проводки или контактов импульсы и вовсе могут отсутствовать.

Способы устранения причин неисправности датчика положения коленчатого вала

Так как чаще всего на работу датчика и получение сигнала от него влияют внешние причины, необходимо свести к минимуму риск их воздействия. По возможности поверхность датчика необходимо периодически очищать от грязи, а также внимательно следить за состоянием проводки и контактов. Если при этом требуется снять ДПКВ, не забудьте после установки проверить зазор между его поверхностью и задающим диском. Он должен быть не менее 0,6, и не более 1,4 мм.

Спасибо за подписку!

Датчик положения коленвала в Калине не подлежит ремонту, поэтому если проблема вызвана внутренним повреждениями – его следует заменить на новый. Цена его невелика, а замена займет совсем немного времени. В идеале запасной датчик лучше всегда возить с собой.

Как правило, с заменой датчика положения коленчатого вала сталкиваться приходится не часто, так как он не требует особого внимания. Дополнительно сократить риск можно, если следить за чистотой в подкапотном пространстве, состоянием проводки и контактов. Отправляясь в длительную поездку, желательно взять с собой запасной ДПКВ.

Какие признаки указывают на неисправность датчика коленвала и как их исправить?

Назначение, устройство и принцип действия
Разновидности датчиков
Где находится датчик коленвала?
Основные признаки неисправности ДПКВ
Как проверить ДПКВ на работоспособность?
Диагностика датчика положения коленвала омметром
Комплексная диагностика датчика положения коленвала
Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа
Как заменить ДПКВ?

Датчик коленчатого вала — это устройство, предназначенное для синхронизации топливных форсунок и зажигания в системе впрыска топлива. Если датчик коленвала сломан или не работает, признаки поломки позволят определить поломку для своевременного ремонта и замены прибора.

Назначение, устройство и принцип действия

Датчик положения коленчатого вала является основной регулирующей функцией системы впрыска топлива на автомобиле. Его наличие обеспечивает синхронную работу каждой форсунки двигателя и всей системы зажигания.

Драйвер состоит из следующих компонентов:

1 — устройство капроновой рамы;
2 — магнитопроводы, эти элементы изготовлены из стали;
3 — комплект намотки, для которого используется тонкая медная проволока;
4 — слой изоляции электрической цепи, чаще всего в виде эмали или смолы.

Нестабильная работа контроллера вызывает временные перебои в подаче топлива. Во время работы устройства модуль управления автомобилем, который представляет собой микроконтроллер, обеспечивает правильное положение поршня в заданное время для каждого цилиндра двигателя внутреннего сгорания.

Чтобы обеспечить регулировку с помощью устройства, процесс основан на следующем алгоритме:

Коленчатый вал силового агрегата снабжен специальной шестерней. На нем нет двух шестеренок, сделано это специально.
Когда коленчатый вал двигателя машины начинает двигаться, все зубья перемещаются в непосредственной близости от контроллера. Это способствует сильным искажениям его магнитного поля.
Сигналы генерируются в индукционной катушке регулятора при движении вала. Пакетные импульсы передаются в информационную базу, которая находится в памяти микроконтроллера. Две шестерни, отсутствующие на валу, считаются начальной, а также нулевой точкой. Из-за отсутствия этих шестерен микропроцессорный блок проводит диагностику исходного положения коленчатого вала.
Затем микропроцессор в автомобиле подсчитывает количество сигналов, отправленных устройством. Затем через определенное время определяется положение коленчатого вала.
Затем обработанные импульсные данные отправляются блоком управления на контроллер, используемый для активации топливной форсунки. Последний подает топливо в систему зажигания.

Если датчик положения коленчатого вала работает нормально, двигатель автомобиля будет работать на максимальной мощности. Приводной установке потребуется минимальное количество топлива для достижения максимальной мощности.

Разновидности датчиков

Отдельно стоит обсудить разные типы устройств:

Магнитная индукция ДПКВ. Устройства этого типа не требуют отдельного аккумулятора для питания. Значение напряжения в определенное время инициализируется для импульса модуля управления. Это происходит, когда синхронизирующая шестерня проходит через магнитное поле. Магнитное полепоявляется вокруг регулятора, а само устройство контролирует скорость вращения вала и может использоваться в качестве регулятора скорости.
Драйвер Холла, его работа основана на эффекте Холла. Это указывает на то, что текущая передача начинается, когда к устройству применяется переменное поле. Ролик синхронизатора сам задействует поле с помощью шестерен, которые влияют на поле, возникающее вокруг контроллера. Блок управления на эффекте Холла, используемый в качестве распределителя зажигания.
Устройство оптического типа. Этот тип драйвера включает вал, который выполняет синхронизацию с отверстиями или зубьями. Мишень вызывает перекрытие светового потока между диодным элементом и приемником. Последний преобразует полученный световой поток в сигнал. В результате на модуль микропроцессора подается напряжение.

Где находится датчик коленвала?

Контроллер установлен в моторном отсеке на специальном кронштейне. Последний расположен в центральной части вала на силовом агрегате генераторной установки. В современных машинах ДПКВ обычно располагается не у стены, а в небольшом зазоре рядом с валом шестерни. Зазор от 1 до 1,5 мм.

Основные признаки неисправности ДПКВ

Неисправный датчик или неисправность датчика устройства можно распознать по признакам:

Двигательная установка машины начала детонировать. При работе двигателя на холостом ходу или увеличении оборотов двигателя происходит стук гидрокомпенсаторов. Так называемые штифты могут стучать при движении в гору на низких оборотах двигателя.
Двигатель машины уже не такой стабильный, как раньше. Обороты двигателя могут резко упасть на холостом ходу или переключиться на более высокую скорость. Автомобиль может застрять на холостом ходу, если он застрял в пробке или на стоп-сигналах.
Привод может не вращаться с правильной скоростью, даже если он работает на максимальной мощности.
Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать никаких действий.
Существенно ухудшаются аэродинамические свойства и характеристики машины.
Генератор может не запуститься. Двигатель может не запуститься или может загореться и внезапно выключиться.
Нет искры при зажигании. Он может не появляться вовсе или происходить с определенной частотой.

Если владелец транспортного средства обнаружил три и более «симптома» неисправности ДВС, устройство необходимо заменить.

Следует отметить, что описанные неисправности не всегда указывают на неисправность контроллера. Они также могут указывать на другие нарушения в работе привода. Например, резкое изменение мощности двигателя и падение оборотов указывает на засорение топливного насоса или подключенных к нему магистралей. Симптомы некорректной работы камеры сгорания могут появиться из-за загрязнения гнезда подключения датчика.

Канал Govorun4eg Auto показал признаки неисправности клапана регулировки высокого давления на практике.

Как проверить ДПКВ на работоспособность?

Проверить работу ДПКВ можно тремя способами:

с помощью мультиметра или аналогичного тестового устройства;
с помощью мультиметра или аналогичного тестового устройства; — с помощью комбинированного теста;
С помощью осциллографа.

Диагностика датчика положения коленвала омметром

С помощью омметра можно проверить обмотку регулятора, чтобы измерить значение сопротивления. Если омметр недоступен, можно использовать мультиметры. В результате диагностики на исправном датчике значение сопротивления должно быть в пределах 550-750 Ом.

Сам процесс тестирования заключается в измерении сопротивления катушки индуктивного регулятора. Если это оборудование выйдет из строя, неисправность повлияет на параметр рабочего сопротивления. Поэтому перед началом проверки следует установить соответствующий диапазон и провести диагностику правильной работы прибора с помощью измерительных датчиков.

Метод проверки датчика коленвала омметром считается наиболее простым в исполнении, но стопроцентного результата не дает.

Николай Ваганов продемонстрировал процедуру диагностики датчика коленвала с помощьюмультиметр.

Комплексная диагностика датчика положения коленвала

Если есть какие-либо признаки неисправности датчика коленчатого вала, можно использовать сложный метод проверки. Этот метод диагностики сложен по исполнению, но более точен. Для его изготовления понадобится набор устройств и аксессуаров, которые есть не на каждой СТО.

Для выполнения задания вам потребуются:

мегомметр;
устройство преобразования сети, которое будет использоваться для декодирования информации;
Традиционный пример измерителя индуктивности;
Мультиметр или цифровой вольтметр.

При проведении комплексной диагностики датчика коленвала рекомендуется поддерживать температуру в пределах 20-22 градусов. Это условие необходимо для обеспечения правильных значений, которые будут выдаваться устройством.

Особенности комплексной диагностики устройства:

С помощью омметра или другого тестера проводится диагностика значения рабочего сопротивления.
Величина индуктивности измеряется на обмотке регулятора индуктивностью. Если датчик Полученное значение должно быть в пределах 250-400 мГн.
Затем проводится процедура измерения величины сопротивления изоляционного слоя. При подаче напряжения 500 В значение рабочего параметра должно составлять примерно 20 мОм. Сетевой трансформатор потребуется в случае периодического намагничивания регулятора. Если устройство исправное, все значения, полученные в результате теста, будут в указанных пределах.

Еще один уникальный вариант диагностики контроллера был показан на канале HF Auto Electric — с помощью ключа.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что проверяется не только элемент коленчатого вала, но и его конструкция при работе двигателя. Суть диагностики заключается в подключении осциллографа к контроллеру и контроле сигналов с помощью пиктограмм, которые от него отходят. Во время проверки отключать датчик от привода не требуется, так как все операции будут выполняться при работающем двигателе.

Провод с черной клеммой подключается к массе или «массе» силового агрегата автомобиля.
Затем байонетный щуп устанавливается на сигнальные штыри самого контроллера. Подключение происходит параллельно. Чтобы идентифицировать выходной сигнал, соответствующий разъем должен быть помечен буквой A.
Следующим шагом будет подключение второго щупа диагностического прибора. Разъем подключается к аналоговому входу через компьютер или ноутбук. Программное обеспечение должно быть предварительно установлено и настроено на другом устройстве.
Когда все электрические цепи подключены правильно, сигнал осциллографа появится на экране компьютера. Он будет построен в виде графика. Импульсное напряжение задается на входе диагностируемого контроллера.
Для диагностики устройства необходимо указать специальный режим вывода графика. Этот режим называется индуктивным коленчатым валом. После настройки всех параметров установка запускается. Затем отслеживаются все параметры контроллера.

Если от контроллера поступит импульс, не соответствующий номинальным параметрам, генератор будет явно дергаться. Могут возникнуть трудности при запуске двигателя.

Появление таких неисправностей при контроле выходных импульсов от контроллера укажет на следующие проблемы:

недоработки конструкции контроллера;
повреждение элемента, предназначенного для взаимодействия с валом синхронизатора;
сбои в работе зубных рядов.

Точное определение того, какой элемент неисправен, возможно после полной диагностики типа смены пульсовой волны. Обычно заменяют не сам контроллер, а зубчатый диск — со временем он изнашивается и приходит в негодность.

Канал «Диагностика автомобилей» рассказал об особенностях тестирования ДПКВ с помощью карманного осциллографа.

Как заменить ДПКВ?

КСодействуйте разборку и процедуру регулировки или замены контроллера, к нему подключено провод длины 50-70 см. Эта линия оснащена специальными ключевыми крышками. Чтобы настроить положение контроллера, отрегулируйте шайбу, прикрепленную к сидению устройства. Процедура регулирования этой шайбы может осуществляться в семинаре или на сервисной станции. Правильная регулировка позволит вам избежать быстрого пробоя совокупных цилиндров и снизить расход топлива.

Алгоритм действий для обмена контроллерами:

Контроллер отключается от напряжения, чтобы сделать это, отсоедините вилку с помощью проводки устройства.
С помощью гаечного ключа открутите винт, который защищает устройство к сайту установки.
Сам водитель демонтирован.
Незаврежденный контроллер должен быть размещен на его месте. Устройство, фиксирующее устройство, прикручено назад. Вилка с проводами подключена.
После монтажа контроллера необходимо выполнить тест измерения зазора. Луз между зубами приводной команды генератора и проверяют ядро регулятора. Набор TENTETTE используется для измерения этого параметра. Размер зазора должен составлять от 0,39 до 0,41 мм, предпочтительно 1 мм.

Если диагностика показывает, что клиренс отличается от необходимого значения, отрегулируйте положение контроллера. Или нужно избавиться от существующих загрязняющих веществ. После замены, запустите двигатель сгорания и диагностируйте правильность работы.

Признаки неисправности, диагностика и замена датчика положения коленвала

Работа автомобильного мотора зависит от работоспособности и состояния множества различных исполнительных механизмов и контроллеров. Электронный блок управления, регулируя основные параметры двигателя, основывается на показаниях различных регуляторов. Одним из таковых является ДПКВ. Какие присущи для датчика коленвала признаки неисправности, где находится устройство и как произвести его диагностику — узнайте из этой статьи.

Характеристика ДПКВ

Что такое ДПКВ, каковы симптомы неисправности датчика коленвала, как в случае обнаружения неполадок снимать и менять контроллер? Для начала разберем основные вопросы, касающиеся места расположения и принципа функционирования.

Местонахождение, функции и принцип действия

Перед тем, как проверить датчик положения и поменять устройство, нужно узнать, где оно расположено. Место установки на большинстве транспортных средств неудобное, поскольку при необходимости замены автовладельцу будет тяжело до него добраться. Девайс расположен на специальном кронштейне, рядом со шкивом привода генераторного устройства.

Конструктивно эта деталь состоит из следующих элементов:

чувствительный компонент, представляющий собой намагниченный металлический сердечник;
разъем датчика, использующийся для подключения к бортовой сети машины;
корпус, как правило, цилиндрической формы, выполненный из пластика либо алюминия;
основание с фланцем, а также технологическим отверстием для фиксации;
проводе с эмалированной изоляцией.

Для того, чтобы устройство было более надежным и быстро не вышло из строя, обмотка девайса герметизирована с помощью специальной термоактивной полимерной смолы. Как известно, на диске коленвала имеется 58 зубьев, которые расположены по окружности, расстояние между ними составляет 6 градусов. На диске остается специальное место для двух зубчиков, оно используется для определения начального положения коленвала, что позволяет генерировать сигналы синхронизации.

Как работает датчик положения коленчатого вала? При повороте диска зубчики воздействуют на ДПКВ, изменяя его магнитное поле, в результате чего образуются импульсы. От ДПКВ сигнал передается на электронный блок управления, таким образом, предупреждая его о частоте и положении вала. Именно это считается основанием для вычисления момента времени, в соответствии с чем ЭБУ корректирует зажигание, а также работу топливных форсунок.

В том случае, если ДПКВ будет передавать неверные сигналы, в системе будет нарушена цикличность срабатывания форсунок и зажигания. Соответственно, в конечном итоге это может привести к некорректной работе силового агрегата, а также его полной остановке и невозможности эксплуатации авто.

Фотогалерея «Виды ДПКВ»

Возможные неисправности

Замена датчика положения коленвала должна осуществляться в случае обнаружения поломок.

Чтобы определить поломку, существует несколько способов, но для начала предлагаем узнать о симптомах, которые помогут определить, что ДПКВ неисправен:

Нестабильная работа силового агрегата. При движении накатом, на нейтральной скорости, обороты двигателя могут резко увеличиваться и так же резко падать. Помимо этого, автомобиль может заглохнуть без причин, к примеру, стоя на светофоре или спускаясь с горки на нейтральной передаче.
Снижение мощности двигателя, причем падение оборотов можно будет ощутить и без тахометра. Мотор может периодически восстанавливать свою работоспособность, но ненадолго.
При работе мотора появилась детонация — стук «пальчиков» или гидрокомпенсаторов. Особенно этот признак проявляется при движении в гору либо при езде на пониженных оборотах.
Пропала искра. Искра может пропадать, а затем опять появляться.
Один из самых неприятных для автовладельца признаков — не получается запустить двигатель автомобиля. Также запуск мотора может быть затрудненным.
Ухудшилась динамика автомобиля в целом (автор видео — канал Автоэлектрика ВЧ).

Естественно, большинство из приведенных выше симптомов могут свидетельствовать и о других проблемах в работе силового агрегата. Причиной таких признаков могут служить свечи, трамблер, высоковольтные провода, засорение топливного фильтра или его выход из строя. Поэтому для того, чтобы точно убедиться в том, что неисправен данный контроллер, нужно знать, как производится проверка датчика положения коленвала, об этом мы расскажем ниже.

Способы проверки на работоспособность

Проверка датчика коленвала начинается с визуальной диагностики устройства. Проверьте состояние корпуса — на нем не должно быть следов повреждений, целыми должны быть сердечник, а также разъем и контакты, установленные в нем. Если на контактах ДПКВ имеются следы грязи, то от них следует избавиться путем очистки, к примеру, можно использовать спирт или бензин. Для диагностики обязательно нужно снять датчик — при демонтаже проверьте расстояние между диском синхронизации, а также сердечником устройства, это расстояние должно быть не более 1.5 мм (автор видео — Рамиль Абдуллин).

В том случае, если визуальная проверка не дала результатов, можно прозвонить устройство, для этого вам потребуется омметр. Если ДПКВ исправный, то результаты теста должна показать около 550-750 Ом, но перед диагностикой уточните этот параметр в сервисной книжке. Если полученные значения выходят за пределы допустимого диапазона, это говорит о выходе из строя контроллера, соответственно, его нужно будет поменять. Есть еще один способ диагностики.

Перед тем, как проверить датчик коленвала тестером, вам потребуется:

вольтметр, лучше, чтобы он был цифровой;
мегаомметр;
устройство для замера индуктивности;
сетевой трансформатор.

Желательно, чтобы диагностика ДПКВ осуществлялась в помещении с температурой 20-25 градусов. Уровень сопротивления следует проверить с помощью омметра, как мы рассказали выше. Чтобы измерить индуктивность, вам понадобится измеритель, индуктивность должна составлять около 200-400 мГц. Затем, используя мегаомметр, производится замер сопротивления изоляционного слоя, при уровне напряжения около 500 вольт этот параметр должен быть не более 20 мОм. В том случае, если в ходе диагностики случится непредвиденное намагничивание синхронизирующего вала, процесс размагничивания можно осуществить с применением сетевого трансформатора (автор видео — канал VMazute).

Инструкция по замене контроллера

Замена датчика коленвала выполняется следующим образом:

В первую очередь нужно отключить зажигание.
Затем откройте капот и найдите место установки ДПКВ. От контроллера следует отключить разъем с проводкой.
С помощью гаечного ключа, как правило, это ключ на 10, нужно открутить винт, который фиксирует контроллер.
Прежде чем демонтировать устройство, необходимо сделать соответствующие отметки, где он расположен. После этого девайс подлежит снятию.
Затем производится установка нового контроллера с учетом отметок. Девайс подключается к бортовой сети, для этого устанавливается разъем. Теперь заведите двигатель и проверьте работоспособность устройства, если все в норме, то замену можно считать успешно завершенной.

Видео «Диагностика ДПКВ без измерительных приборов»

Как быстро и эффективно проверить работоспособность контроллера без использования измерительных приборов (автор — канал Автоэлектрика ВЧ).

Как проверить датчик коленвала

Датчик положения коленчатого вала двигателя или сокращенно ДПКВ отслеживает состояние его шкива по двум отсутствующим зубьям. Их специально не разместили, чтобы прибор «чувствовал», как вращается вал. В других случаях используются магниты для меток на валу. Далее информация передается по кабелю в электронный блок управления двигателем для обработки. Это помогает ЭБУ синхронизировать работу коленвала и системы зажигания, обеспечив своевременную подачу искры и впрыск топлива в двигателе. Какие бывают признаки неисправности датчика коленвала и как его проверить, рассмотрим ниже.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно-топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

При неисправности датчика коленвала нарушается синхронизация процесса. ЭБУ двигателя не знает, в какой момент подавать бензин, что сказывается на работе ДВС.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

загорание на приборной панели значка Check Engine;
потеря динамики автомобиля;
нестабильные обороты двигателя;
мотор глохнет самопроизвольно;
детонация в момент нажатия педали акселератора;
двигатель дергается и троит.

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Способы проверки

Вышеописанные симптомы могут быть признаками неисправности не только датчика коленвала. Такие симптомы относятся также к свечам зажигания, смещенным меткам в узле ГРМ, высоковольтным проводам, катушке зажигания. Здесь важно знать, как проверить контроллер.

Проверка ДПКВ поможет убедиться, что неисправность именно в нем, а не в перескочившем ремне ГРМ или грязной дроссельной заслонке двигателя.

Существует несколько способов диагностики. Поскольку большинство ДПКВ индуктивные, мы рассмотрим проверку именно такого контроллера на валу.

Гаечным ключом

Если двигатель не заводится, а поблизости нет измерительных приборов и СТО, проверку датчика положения можно выполнить гаечным ключом. Для этого способа хорошо иметь второго человека в помощники:

Откройте капот и открутите фиксирующий болт датчика.
Достаньте ДПКВ наружу и очистите его от грязи.
Включите зажигание.
Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
Второй человек должен в этот момент услышать включение бензонасоса.

Такая проверка ключом провоцирует срабатывание индукционной катушки и имитирует прохождение шкива. Если бензонасос включается каждый раз при прикладывании металлического предмета, значит контроллер реагирует на положение вала. Если насос не слышно, то симптом точно укажет на поломку.

Осциллографом

Проверка датчика коленвала осциллографом выполняется двумя способами и дает более точное представление о реакции контроллера на положение вала. В первом случае действие происходит на заглушенном моторе, но при включенном зажигании.

Датчик вынимается со своего места, а к его контактам прикладываются щупы осциллографа. Полярность здесь значения не имеет. Далее перед торцевой частью сенсора проводят металлическим предметом (можно тем же гаечным ключом). Катушка должна сработать на металл, но вместо того, чтобы снимать заднее сиденье и прислушиваться к звуку бензонасоса, реакция будет видна на экране осциллографа.

Проверка ДПКВ осцилографом

Более точно выполнить проверку можно на работающем двигателе, подключив осциллограф параллельно выводам ДПКВ. Тогда программа покажет не только реакцию, но и полную картину работы контроллера. На экране отобразится амплитуда электромагнитного поля. Она должна быть с ровными верхними и нижними границами, а также равными разделительными интервалами, указывающими на прохождение контрольного участка. Если таких пауз больше или края осциллограммы не ровные, значит у маховика обломаны или сильно стерты некоторые зубья. Это ведет к некорректной реакции сенсора. Тогда дело не в неисправности датчика коленвала, а в механической части. Потребуется замена венца маховика.

Мультиметром

Проверка датчика коленвала мультиметром выполняется в режиме измерения сопротивления. Для этого ступенчатый переключатель устанавливается в соответствующее положение. ДПКВ извлекается наружу, а щупы мультиметра вставляются в контакты.

Проверка датчика мультиметром

Большинство датчиков имеет диапазон сопротивления катушки в пределах 500-700 Ом (точнее можно узнать из характеристик конкретной модели и данных производителя). Поэтому прибор нужно установить на верхнее значение в 2000 Ом. Если тестер показывает меньшие значения, значит нарушена изоляция обмотки катушки. Такая неисправность требует замены датчика. Отсутствие показаний на тестере означает, что цепь оборвана и ДПКВ непригоден для эксплуатации.

Кроме сопротивления некоторые мультиметры способны проверять индуктивность. У датчика положения коленчатого вала этот показатель должен быть 200-400 мГн. Сильное отклонение от указанного диапазона доказывает неисправность контроллера.

Диагностическим сканером

Те, кто более профессионально подходят к ремонту своего автомобиля имеют в наборе инструментов диагностический сканер. Он помогает проверить не только датчик, но и другие параметры работы бензинового двигателя. Среди товаров корейского происхождения большой популярностью пользуются сканеры OBD-2 Scan Tool Pro.

Диагностический сканер

Прибор вставляется в штатный разъем авто и связывается с ЭБУ. При помощи ноутбука, телефона или ПК происходит сопряжение по Bluetooth или сети Wi-Fi. Потребуется специальная программа. На экран выводятся собранные ошибки. Среди кодов неисправностей, относящихся к датчику положения коленвала: Р0336 и Р0335. Проверка сканером заключается в наличие сигнала с датчика положения и способности определять задающую метку для синхронизации последующей работы двигателя.

Проверка омметром

Если под рукой нет мультиметра, но есть омметр, то он тоже подойдет. Потребуется на заглушенном моторе снять электродатчик коленвала и прикоснуться выводами прибора к контактам в разъеме. Рабочие параметры ДПКВ должны находиться в пределах 500-700 Ом. Если сопротивление сильно высокое, значит где-то есть помехи для прохода электрического тока. В случае слишком низкого показателя нарушена целостность обмотки.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Для устранения неполадки снимите разъем и потяните контактные штыри легонько на себя. Оборванный выйдет наружу и останется у вас в руках.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Все признаки неисправности датчика положения коленвала.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов.

Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

Выглядит он вот так:

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.

Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.

Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.

Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.

Признаки неисправности датчика положения коленчатого вала.

Двигатель не запускается.

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую.

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё….

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала автор статьи сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе.

Договоримся на берегу — двигатель не запускается на морозе, следует понимать так — двигатель даже не пытается запуститься. Про плохой запуск, у нас на сайте, есть отдельная статья.

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Двигатель работает неустойчиво. Возникает детонация хлопки в ресивер и/или выхлопную систему, явное снижение мощности двигателя и пропуски зажигания.

Это самый частый случай проявления отказа ДПКВ. Дело в том, что при загрязнении датчика, особенно при попадании на него масла и металлической стружки, возможен вариант неустойчивой работы двигателя.

Причина в том, что малейшее загрязнение датчика магнитной стружкой меняет его характеристики, а так как датчик имеет высокую чувствительность, это приводит к сбоям в работе двигателя.

Эта неисправность проверяется визуально, в случае если датчик на виду.

Вот пример загрязненного ДПКВ:

Если датчик визуально не видно вам поможет простейшая диагностика.

Так же возможен вариант с микротрещиной в обмотке датчика, которая расходится при вибрации. Или трещина в корпусе, в которую попадает вода при проезде луж… Визуально это не обнаружить, поможет только компьютерная диагностика или замена на заведомо исправный датчик.

Иногда повреждается не сам ДПКВ, а разъем или проводка в его цепи.

Как проверить датчик положения коленчатого вала?

Самый простой вариант — заехать на любой сервис и считать коды ошибок. Даже самый плохой диагностист, с простейшим оборудованием, поймет, что проблема в датчике или в его цепи.

Сам же датчик, лучше всего проверять заменой на заведомо исправный.

Дело в том, что датчик крайне редко отказывает явно — полностью исправен или полностью неисправен. В большинстве случаев он чудит или после прогрева двигателя или при вибрации во время работы или на холодную.

Если вы все же хотите проверить датчик вам потребуется мультиметр с омметром и миллиампреметром, отвертка и сам датчик.

Методика проверки изложена вот в этом видео:

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья про признаки неисправности датчика положения коленчатого вала была вам полезна и полностью ответила на вопрос.

Если вы хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Глохнет, не едет, детонирует: что такое датчик положения коленчатого вала и как его проверить?

Почему-то мне хорошо запомнилось, как на заре появления инжекторных моторов в России датчиком положения коленвала пугали фанатов карбюраторов. Мол, вот отвалится один датчик (а он обязательно отвалится, потому что «электрический»), и встанешь ты на своём «ынжекторе» посреди дороги. И мотор потом не запустишь. Прошли уже не годы, а целые десятилетия, но этот датчик так и не стал главной головной болью владельцев инжекторных машин. Что же получается, зря пугали? И да, и нет. Обездвижить машину ДПКВ иногда действительно может, но делает это очень редко. Потому что ломаться там, если честно, нечему. Почти нечему.

Так точно!

Для чего нужен датчик положения коленвала? Ответ кроется в его названии: определять положение коленвала. Вот так просто, да. Но кроме этого тот же датчик определяет ещё одну важную деталь – момент прохождения поршнями верхних и нижних мёртвых точек. Делает он это, конечно, не сам – всё считает ЭБУ. Но без него получать эти данные просто невозможно. На всякий случай скажем несколько слов о том, зачем блоку управления эти данные нужны и как он их использует.

Несмотря на кажущуюся скудность информации, которую передаёт ДПКВ, она крайне необходима для регулировки блоком сразу нескольких параметров. Во-первых, это, конечно же, время подачи топлива. Кстати, тут как раз важно определить момент прохождения мёртвых точек. Во-вторых, это угол опережения зажигания. В-третьих, не без участия ДПКВ определяется количество поданного топлива. И, наконец, этот датчик нужен для синхронизации работы коленвала и распредвалов и для нормального функционирования адсорбера (если быть точнее – его клапана). Если всё суммировать, то датчик положения коленвала – один из основных датчиков, сигнал с которого требуется ЭБУ для корректного управления зажиганием. Конечно же, им одним дело не ограничивается, без него мотор нормально работать тоже не может. А иногда – и вообще просто работать, хотя бы как-то. Ведь если ЭБУ не знает, в какой момент ему следует подать напряжение на свечи зажигания или велеть форсункам впрыснуть очередную дозу топлива, куда деваться мотору? Только глохнуть.

Собственно, обычно так и происходит. Дело осложняется тем, что ДПКВ практически не умеет «глючить» в силу своей простоты. Так что если он умирает, то делает это полностью. Одно из наименее тяжёлых последствий – это появляющаяся ошибка фаз (например, Р0016). Разумеется, при этой ошибке в первую очередь возникает желание проверить механизм газораспределения (может быть, растянулась цепь, перескочил ремень ГРМ или что-то не так с натяжителем или успокоителем цепи или с демпфером шкива коленвала). Но эту ошибку вполне может зажечь и ДПКВ.

В один момент ЭБУ видит, что сигнал с датчика расположения распредвала не совпадает с сигналом датчика положения коленвала. При нормальной работе пики на осциллограмме должны совпадать через раз, так как за два оборота коленвала распредвал сделает только один оборот. Если же при наложении двух сигналов замечается рассинхронизация, появляется ошибка фаз. Таким образом, ЭБУ не только управляет зажиганием и впрыском, но и проводит своеобразную самодиагностику, проверяя синхронизацию фаз. И ДПКВ – один из элементов, который в ходе этой самодиагностики проходит постоянную проверку. Каким-то образом искажать или переносить сигнал во времени этот датчик не может, и единственная его неисправность – полное отсутствие сигнала.

Свет, магнит и Холл

Существует три типа ДПКВ: оптический, индукционный (магнитный) и датчик, основанный на эффекте Холла (иногда его так и называют – датчик Холла). Для работы каждому датчику нужна ещё одна деталь – задающий (или реперный) диск, который стоит либо на шкиве коленвала, либо прямо на его носке. Задача реперного диска: вращаться с той же скоростью, что и коленвал, и подавать сигналы о каждом обороте датчику.

Оптический датчик используется реже остальных. Он состоит из двух частей: из источника света и его приёмника. Обычно это светодиод и фотодиод соответственно. При вращении задающий диск в определённый момент перекрывает светодиод, и фотодиод фиксирует изменение сигнала. Недостаток этого типа датчика очевиден: если он покроется пылью или грязью, то работать не будет. Намного проще и надёжнее работает индукционный датчик.

Это всего лишь катушка с магнитным сердечником и обмоткой. В момент прохождения метки реперного диска рядом с датчиком, около сердечника, изменяется магнитное поле, а в обмотке появляется ток. Ну, а ток – это и есть тот сигнал, которого так ждёт ЭБУ. Индукционные датчики – наиболее популярные. Они надёжные, простые, недорогие и почти безотказные.

Датчик Холла – он и есть датчик Холла. В корпусе с магнитопроводами стоят микросхемы, а реперный диск для такого датчика отличается намагниченными зубцами. Дальше всё понятно: намагниченный зубец проходит около датчика, возникает ток, ЭБУ получает сигнал. Теоретически это наиболее продвинутый датчик, хотя и более сложный. Хотя бы по одной причине: ему нужно питание, а значит, и проводов к нему идёт больше. Зато он очень точный.

Думаю, надо сказать несколько слов и о задающих дисках. Обычно это простой зубчатый диск, у которого отсутствует пара зубчиков. Обычно общее количество зубцов – 60. Таким образом, каждый зубец отмеряет 6 градусов вращения (6х60=360, полный оборот). Такие диски называют дисками типа 60-2 (без двух зубчиков). Но иногда встречаются диски, у которых нет ещё двух зубов на противоположенной стороне (через 180 градусов). Их называют тип 60-2-2.

Если с материалом для оптических и индукционных датчиков обычно не заморачиваются (их часто отливают из стали вместе со шкивом коленвала), то диски для датчика Холла немного сложнее из-за необходимости ставить в зубцы магниты. Поэтому они обычно пластмассовые.

Дёргается, не едет, не запускается

На всякий случай опишем симптомы выхода из строя ДПКВ. Как я уже говорил, машина не будет нормально ехать или пуск мотора может быть вообще невозможен. Кроме того, это тот редкий случай, когда мотор может глохнуть прямо на ходу без видимых причин.

Так как неработающий ДПКВ вносит изменения в работу системы зажигания, то возможна детонация (особенно под нагрузкой). На холостых мотор может работать неустойчиво, могут плавать обороты. Одним словом, букет последствий большой и неприятный. И вряд ли получится разобраться со всем этим набором без диагностики. Но у ДПКВ есть одна приятная особенность: часто его можно очень легко снять, а вместо него поставить новый. Чаще всего даже не придётся стирать ошибки или совершать другие действия со сканером: если мотор заработал, дело в этом датчике. Это, конечно, хорошо, но вряд ли у кого-то дома лежит запас ДПКВ. Может, есть способ проверить его без замены? И даже без сканера? Да, такой способ есть.

Малой кровью

Пальцем, конечно, ДПКВ не проверишь, понадобится хотя бы мультиметр. И проверить так можно только наиболее распространённый индукционный датчик. Способ очень простой: выставляем мультиметр в режим омметра и проверяем сопротивление катушки. Оно у датчиков бывает разным, но приблизительное значение сопротивления катушки – от 500 Ом до 1 кОм. Само собой, перед замером желательно найти точное значение того датчика, который стоит на конкретном автомобиле. Но в целом можно ориентироваться на эти значения – 0,5-1 кОм.

К сожалению, этот способ не даёт стопроцентного результата. То есть отсутствие сопротивления – это гарантия выхода из строя датчика, а вот его наличие – ещё не гарантия его нормальной работы. И в нормальных сервисах ДПКВ проверяют ещё двумя способами. Но для первого нужен как минимум измеритель индуктивности, для второго – осциллограф. Ни того, ни другого дома просто так не держат, так что описывать эти методы не буду.

Печально, но датчик Холла обычным мультиметром вообще проверить невозможно, так что тут потребуется либо дорогое оборудование, либо (что намного проще и эффективнее) новый датчик. Вообще, замена подозрительного датчика на заведомо исправный – лучший способ диагностики.

К счастью, ДПКВ сам по себе ломается крайне редко. Внутри него ничего не движется и не изнашивается, так что механически износиться у него не получается. Повреждают его обычно при криворуком ремонте, так что если есть подозрение, что ДПКВ начал дурить после посещения «дяди Васи», это подозрение может быть вполне обосновано.

Прежде чем искать на мультиметре режим омметра и думать, куда в датчик засунуть два щупа прибора, нужно обязательно осмотреть его снаружи. Каким бы простым он ни был, если его нечаянно ушатали молотком, он может и погибнуть. Чаще он умирает от попадания грязи между ним и задающим диском. Расстояние между ними небольшое (в среднем 0,5-1,5 мм), так что даже небольшой камешек, неудачно прилипший к грязи, способен принести много горя.

Кроме того, как и любая электрическая деталь, датчик может отказываться работать из-за неисправной или окислившейся проводки. Поэтому нужно проверить его разъёмы, и если они грязные или окисленные, почистить. Может так получится, что проблема именно в них, а не в датчике.

И последнее: трясущийся и глохнущий мотор вместе с горящим Check Engine и ошибками Р0016 (равно как и Р0335 или Р0336) не всегда указывают на неисправность ДПКВ однозначно. Да, есть ошибки, которые более-менее точно указывают на отсутствие сигнала с датчика, и хороший диагност увидит это сразу. Лучше всего не заниматься «самолечением» и обратиться к профессионалу.

Как проверить ДПКВ и завести машину без датчика положения коленчатого вала

В современных двигателях внутреннего сгорания датчик положения коленчатого вала отвечает за согласование работы механизма газораспределения, подавая сигналы в электронный блок управления. Это позволяет своевременно производить каждый из тактов сжатия, что является главным условием работы любого ДВС. Таким образом, выход из строя ДПКВ приведет к серьезным проблемам и, как минимум, машина не заведется.

Признаки неисправности ДПКВ

Выделяют такие симптомы неисправности датчика коленвала:

При необходимости набрать скорость, например, при обгоне, двигатель тянет слабее обычного. Это связано с тем, что датчик не передает необходимого количества данных для выставления нужного угла зажигания и подачи оптимального количества топливной смеси.
Увеличение расхода топлива. Поскольку нет достоверных данных, ЭБУ дает команду на впрыск топлива в неправильный момент. Смесь не полностью сгорает, а топлива, чтобы обеспечить требуемый режим движения, требуется больше.
Пропуски тактов зажигания. Неправильно переданные данные о моменте зажигания приводят к тому, что в цилиндрах пропускаются моменты зажигания воздушно-топливной смеси.
Сильная вибрация при холостом ходе или плавающие обороты тоже сигнализируют о неисправности в работе датчика коленчатого вала. Особенно явственно это чувствуется на холодном двигателе.
Трудности при запуске двигателя. Это связано с тем, что ЭБУ не получает нужных данных о времени впрыска. Во многих случаях мотор вообще не заводится, поскольку компьютер отказывается подавать топливо в камеры сгорания, не получив ожидаемого сигнала от датчика.

Видео: Датчики коленвала и распредвала: принцип работы, неисправности и способы диагностики.

Как проверить состояние датчика коленвала

Если двигатель не запускается, есть способ проверить датчик положения коленчатого вала без использования современного оборудования. Это можно сделать, не прибегая к сложным манипуляциям.

Для проверки датчика коленвала без мультиметра и других сложных приспособлений, потребуется сделать несколько простых шагов. Перед началом работы нужно определить, где находится датчик, после чего снять его с блока, поднять наверх в подкапотном пространстве и снова подключить к нему колодку контактов. Затем открыть двери салона и приподнять заднее сидение так, чтобы снаружи автомобиля был слышен звук работающего бензонасоса.

Далее проводится проверка ДПКВ, для чего требуется включить зажигание и подождать, пока перестанет качать бензонасос. Берем металлический предмет, подойдет обычный рожковый ключ на 10 или 12, и приставляем его к сердечнику, после чего резко отрываем. В этот момент должен сработать бензонасос, что определяется по характерному звуку. Сделав тест 2-3 раза, можно убедиться, что датчик находится в рабочем состоянии. Если же бензиновый насос не срабатывает – датчик вышел из строя и требует замены.

Такая диагностика ДПКВ не дает полного представления о его работе. Данный тест говорит о том, что сигнал подается в ЭБУ и воспринимается им. Если при передаче данных в ЭБУ есть какие-то неточности, потребуется более сложная диагностика.

Можно ли завести инжекторный двигатель без датчика положения коленчатого вала

Если двигатель не заводится из-за датчика коленчатого вала, а до СТО далеко, при этом буксировка или эвакуация представляется проблематичной, можно выйти из положения, изготовив конструкцию, которая временно заменит ДПКВ. Поскольку часто причина поломки – сгоревшая обмотка электромагнита, временно восстановить его работу можно при помощи подручных средств.

Сначала нужно найти сам датчик, который находится возле зубчатого колеса. Он удерживается специальным креплением и бывает сильно загрязнен. Чтобы облегчить доступ к детали, лучше предварительно снять защитную крышку, закрывающую ремень или цепь ГРМ.

После демонтажа и тестирования датчика коленвала, чтобы убедиться, что именно он вышел из строя, устройство отключается от контактной колодки, которая выводится в верхнюю часть подкапотного пространства. Для дальнейшей работы понадобится тонкая медная проволока с изолирующим покрытием, которая есть в любом автомобильном реле.

На цилиндрическую часть, закрывающую сердечник, аккуратно наматывается полоска бумаги в несколько слоев. Это нужно, чтобы потом снять намотанный провод. Для его намотки оставляется один свободный конец длиной не менее 80 см, можно немного больше, который будет подключаться в колодку ДПКВ.

Намотка делается из 150 витков, ее ширина не должна превышать 5-6 мм, чтобы ее можно было надеть на корпус датчика. Когда получившаяся катушка имеет нужное количество витков, отмеривается второй конец такой же длины в 80 см, и проволока обкусывается. Важно наматывать провод не слишком плотно, чтобы его можно было снять с корпуса вместе с бумажной гильзой.

Снятая с корпуса катушка укрепляется свободными частями провода, продевая их во внутрь и охватывая весь моток получившимся кольцом. В результате получается компактная катушка, воздействующая на сердечник датчика при пропускании через нее тока.

Датчик вставляется на место, и как только он появляется из крепления, катушка надевается поверх его корпуса. Для этого могут понадобиться вспомогательные предметы, например, кусочек проволоки или обычный прутик. Нужно следить, чтобы провода катушки не провисали и не цеплялись за края. После этого окончательно затягивается крепежный болт.

Оставшиеся длинные концы оборачиваются вокруг корпуса. Это нужно, чтобы при работающем двигателе из-за вибрации катушка не соскользнула с корпуса ДПКВ. При этом не нужно бояться замыкания, поскольку в реле провода изолированы слоем специальной эмали.

Оставшиеся части концов провода катушки поднимаются непосредственно к колодке для подключения, их крайние части обжигаются или механически очищаются от изоляции и помещаются в контакты колодки. Чтобы улучшить проводимость, их уплотняют спичками или другим материалом.

По окончании монтажа этой конструкции можно попытаться завести двигатель с неисправным датчиком положения коленчатого вала обычным способом. Опыт показывает, что проблем с этим не возникает, поскольку новая катушка успешно выполняет роль вышедшего из строя электромагнита. Если мотор не запускается, рекомендуют проверить плотность контактов в колодке, не помогает – поменять провода местами. Проявив достаточное упорство, вы все же запустите двигатель.

Заключение

Запуск двигателя с самостоятельно отремонтированным датчиком – это временная мера, которая позволит добраться до гаража или станции техобслуживания. Опытные водители решают проблемы, заметив первые признаки неисправности ДПКВ, которые были описаны выше, чтобы машина не остановилась в самый неподходящий момент.

Помните: работа двигателя в нештатных режимах при неисправном датчике коленвала приводит к его ускоренному износу и увеличенному расходу топлива.

Как проверить датчик коленвала?

111 2 106k

26 2 34k

Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.

В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

Датчик коленвала который будет давать сбой из-за большого количества металлической стружки

значительное снижение динамических характеристик машины (хотя этот фактор может быть следствием и других поломок, все же стоит провести диагностику ДПКВ);
произвольно меняются обороты двигателя в движении;
в холостом режиме обороты мотора «плавают»;
во время динамической нагрузки в двигателе возникает детонация;
при полном выходе из строя ДПКВ, становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки ДПКВ в первую очередь необходимо разобраться с принципом работы датчика. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Датчик положения коленвала/распредвала. Устройство и назначение

Видео лекция об устройстве и назначению датчика положения коленвала/распредвала. Функциональные особенности и выход из строя датчиков положения коленчатого вала и распределительного вала (ДПКВ и ДПРВ).
Подробнее

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Далее перейдем к рассмотрению неисправностей.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Итак, переходим к рассмотрению диагностики.

Проверка OBD-2 сканером

В дороге, быстрее всего выявить сбой поможет диагностический сканер. Самым доступным и популярным является корейский Scan Tool Pro Black Edition.

Как выглядит диагностический сканер

Ошибка датчика коленвала при диагностике

Если при визуальном осмотре вы не заметили грязи и стружки на торце ДПКВ (очистить можно бензином или спиртом), то стоит подключить OBD2 сканер к автомобилю и любым гугл приложением подключится по Wi-Fi или Bluetooth с телефона к ЭБУ автомобиля. Самые популярные приложения на смартфон:

Torque (максимальная совместимость с возможностями сканера);
Auto Doktor OBD;
MobileOpenDiag;
InfoCar — OBD2.

Диагностические коды неисправности (DTC) датчика коленчатого вала — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика и удается ли обнаруживать на задающем зубчатом диске синхронизирующий выступ. Также в режиме реального времени можно посмотреть количество оборотов двигателя и есть ли синхронизиронизация фаз зажигания по периоду импульса сигнала напряжения.

Но, так как возможность проверить сканером есть не у всех, то все же предлагаем более детально остановится на проверке датчика КВ мультиметром и осциллографом, он дает самый точный анализ его работоспособности. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод проверки своими руками, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

мегаомметр;
сетевой трансформатор;
измеритель индуктивности;
вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
Запустить программу для работы с осциллографом.
Взять любой металлический предмет и помахать им перед ДПКВ.
Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику. Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.

Признаки неисправности датчика коленвала

Перед тем как сесть за руль, большинство автовладельцев проверяют техническое состояние транспортного средства. Не завестись машина может по многим причинам: не функционируют свечи, бронепровода, трамблер, электросистема управления и другие. Чтобы как можно быстрее выявить причину неисправности, каждому водителю стоит знать все о признаках неисправности датчика коленвала и других поломках. Ниже предлагаем ознакомиться с неисправностями датчика коленвала и вариантами его диагностики.

Что же такое коленчатый вал и датчик фаз?

Коленчатый вал является составляющей КШМ (кривошипно-шатунного механизма). Он необходим для того, чтобы преобразовать из возвратно-поступательного передвижения во вращательный характер поршней. На инжекторных ТС, где работает электронная система управления, функционирует датчик расположения коленвала (нередко на практике встречается альтернативное название – датчик фаз). Основная цель датчика заключается в том, чтобы синхронизировать работу 2-ух систем: зажигания и питания.

На практике известно, что электронная система управления двигателем включает большое количество сложных элементов. При возникновении неполадок в каком-либо отсеке, автомат переводит работу конструкций в аварийный формат. Так, например, двигатель может работать с перебоями или вовсе не заводиться. В такой ситуации автомобиль продолжает работу, несмотря на перебои, но при условии, что в него подается достаточное количество воздуха, есть топливо и присутствует искра для зажигания.

Отличительной особенностью датчика коленвала является тот момент, что при выходе из строя данного элемента, двигатель однозначно перестает работать. Чтобы в полной мере понимать, о каких симптомах идет речь, важно рассмотреть неисправности датчика коленвала.

Неисправности ДПКВ и виды

Основным признаком неисправности датчика коленвала (ДПКВ) является полная остановка работы двигателя. Это связано с тем, что появившийся сбой не позволяет организовать своевременную подачу топлива, то есть автомобиль не может завестись. Также наблюдается отсутствие искры, поэтому воздушно-топливная смесь не зажигается.

Датчик коленвала начинает отправлять сигналы в электросистему управления, передавая данные о положении элемента в настоящий момент, в каком направлении происходило вращение вала, какова частота вращения. Важно обратить внимание, что в зависимости от марки автомобиля и производителя, функции датчика коленвала могут меняться. Принято выделять следующие виды устройства:

датчик с эффектом Холла;

с индуктивным магнитом;

с оптическими датчиками.

Электронная система управления получает информацию от устройства, поэтому контроллер всегда знает, где находится коленчатый вал касательно ВМТ в 1-м и 4-м цилиндре. Также фиксируется частота и направление вращения вала. На основании полученных данных система создает специальные сигналы, чтобы управлять зажиганием. Также она занимается созданием управляющих импульсов для форсунок с инжекторами, помогает организовать надлежащую работу топливного насоса.

Основные признаки неисправности элемента

Если автомобиль перестает работать в результате неисправности датчика коленвала, рекомендуется обратить внимание на следующие признаки:

двигатель не заводится ни в прогретом, ни в холодном состоянии;

в процессе работы возникает детонация под нагрузкой;

холостой ход «плавает»;

показатель мощности стремительно падает, динамика также снижается;

скачки оборотов в процессе езды, может меняться их количество в произвольном порядке.

Как было сказано ранее, это датчик, без которого запуск двигателя становится невозможным. Причем в любом состоянии. Так, например, если при повороте ключа бензонасос начинает сильно гудеть, то это может говорить о неисправности коленчатого вала.

Нередко специалисты находят микротрещины в обмотке, которые начинают расходиться под воздействием вибраций. Когда трещина появляется в части корпуса, то при поездке в дождь или мытье вода попадает внутрь. К сожалению, визуально данный недуг невозможно обнаружить. Поможет только специализированное компьютерное оборудование. Лучше всего обратиться к профессиональным диагностам.

Важно отметить, что подобная симптоматика нередко возникает при наличии других неисправностей в автомобиле. Поэтому перед тем, как начинать ремонт или диагностику датчиков коленвала, рекомендуется исключить другие возможные неполадки. Кроме того, признаки неисправности датчика положения коленвала могут проявляться не постоянно.

То есть, при возникновении технических неисправностей в двигателе, чек может и не загореться. В данной ситуации эксперты настоятельно рекомендуют пройти качественное диагностическое обследование всего автомобиля. Современное оборудование поможет максимально точно определить, где кроется неисправность.

Самостоятельная диагностика датчика

Проверить, в каком состоянии находится коленвал и его датчик, можно самостоятельно и без профессиональной подготовки. Существует несколько методов, которые безошибочно помогут определить, в каком состоянии находится элемент.

Осмотр корпуса

Конструкция имеет пластиковый корпус, который чаще всего подвешивается на кронштейне, где располагается шкив генераторного привода. Кроме того, к конструкции может быть подключен привод с большей длиной. Это связано с удаленным нахождением ДПКВ.

Стоит отметить, что ошибка датчика коленвала возникает довольно редко, как и его полный выход из строя. Самой распространенной причиной подобного явления принято считать механические повреждения в процессе выполнения определенных работ под капотом, либо между датчиком и шкивом попали посторонние предметы.

Комплексная проверка вручную

В случае если при визуальном осмотре никаких неполадок не было найдено, то синхронизирующий датчик снимают с конструкции с целью проведения комплексной проверки. Рекомендуется сделать повторный осмотр, чтобы определить повреждение в корпусе, контактной лодки или сердечника. На практике иногда достаточно сделать чистку контактов в сердечнике от скоплений грязи и пыли, чтобы датчик снова заработал.

Проверка мультиметром

Если визуально неисправности или дефекты не были замечены, стоит взять мультиметр и начать диагностику. Предварительно нужно выбрать значение, измеряющееся в Омах. Это необходимо для того, чтобы сделать точный замер сопротивления на обмотке. При норме показатель должен варьироваться в диапазоне 550-750 Ом.

Вольтметр и трансформатор сети

Существует еще один альтернативный метод, который позволяет зафиксировать индуктивность синхронизирующего датчика. Однако реализовать подобный метод на порядок сложнее без специализированного оборудования в простом гараже. Кроме того, нужно приобрести вольтметр и трансформатор сети.

Замена датчика

Самым оперативным способом проверки остается использование нового работающего синхронизирующего датчика. В таком случае, если после замены устройство начинает работать исправно и никаких сбоев не возникает, то причина становится видна на лицо.

Также стоит учитывать тот факт, что в процессе установки нового датчика, нужно поставить правильный зазор, располагающийся между шкивом и ДПКВ. Если установка осуществляется настоящими специалистами, то расстояние между датчиками и синхронизирующим диском варьируется в диапазоне 0,5-1,5мм. Чтобы регулировать подобное расстояние, можно сделать установку специальных шайб в том месте, где располагается гнездо для посадки датчика.

Заключение

Учитывая изложенную информацию выше, можно сделать вывод о том, что датчик коленвала является незаменимым элементом в общей системе управления автомобилем и занимает почетное место во всей схеме электронного механизма. Если ДПКВ перестанет работать, то это может стать причиной выхода из строя всего автомобиля. На практике ТС даже не заведется. Также нередко происходят серьезные осложнения в дальнейшей эксплуатации авто. Большинство автовладельцев вовсе отказываются от поездок на такой машине.

Чтобы избежать подобных сложностей, рекомендуется всегда иметь датчик коленвала про запас. Зачастую это требуется для автомобилей, которые часто преодолевают большие расстояния и не всегда ездят по качественным трассам. Кроме того, цена датчика на отечественный или заграничный автомобиль вполне доступна вне зависимости от производителя и страны изготовления.

Говоря о замене и проверках конструкции, в первую очередь стоит уделить внимание тому, что между синхронизирующим диском и датчиками отсутствуют посторонние предметы, а зазор не отклоняется от нормы. Также рекомендуется прочистить сердечник от скоплений грязи и пыли, из-за чего нередко начинает сбоить вся система.

0 0 голоса

Рейтинг статьи

Чистка датчика положения коленчатого вала (ДПКВ)
